PU發泡生產廠家，在東莞20年只做聚氨酯模具發泡，m.csfms.com

近年來，在新原料、新工藝、新發泡技術的應用下，中國冰箱、冷柜用硬質聚氨酯泡沫塑料實現了較大的革新，尤其是發泡技術迭代連續升級，不停取得突破，不僅有環戊烷+聚醚二元發泡體系、環戊烷+LBA/HFC-245fa+聚醚三元共混發泡體系，還有LBA（HFC-245fa）+環戊烷+低沸點發泡劑+聚醚四元共混發泡體系，甚至還有新涌現的環戊烷+2210B+聚醚三元共混發泡體系。

同時，隨著整機出現各種新的制品結構，如十字對開、多門、門中門等冰箱以及薄壁、超薄壁冰箱的不停推出，冰箱和冷柜的制品結構發生了重大變化而在新版冰箱、冷柜產業技PU術路線圖中，對制品節能、低碳環保、智能化、制品結構升級等方面也提出了新要求，尤其是針對節能與環保指標提出了更高要求。

在這些變化下，2011年發布實施的現行尺度GB/T 26689-2011《冰箱、冷柜用硬質聚氨酯泡沫塑料》，已經無法滿足市場發展需求，尺度修訂勢在必行2023年3月，工業和信息化部下達了聚氨酯泡沫塑料新尺度的修訂計劃。

在接到立項計劃通知后，由北京工商大學組織人員建立了尺度制定起草小組，并開展尺度修訂工作新尺度起草小組單元不僅有萬華化學集團股份有限公司、紅寶麗集團股份有限公司、巴斯夫（中國）有限公司等原料企業，還有海信容聲（廣東）冰箱有限公司、長虹美菱股份有限公司等整機企業，以及北PU京工商大學、山東大學等院校機構。

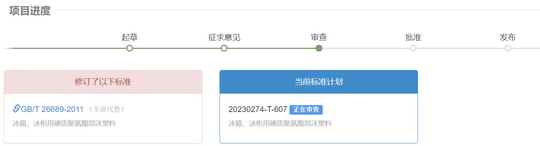

目前，國家尺度GB/T 26689《冰箱、冷柜用硬質聚氨酯泡沫塑料》已經完成征求意見環節，并進入審查流程，預計將于2024年發布。

聚氨酯發泡工廠，看到就不用再找，專業PU模具發泡二十年，只做這一個，經驗豐富，生產規模大，貨美價廉

多項技術要求出現變化 新尺度用于取代GB/T 26689-2011《冰箱、冰柜用硬質聚氨酯泡沫塑料》基于較大的市場變化，與GB/T 26689-2011相比，新尺度除結構調整和編輯性改動外，主要技術變化如下： 。

① 增加了術語和定義 ② 增加制品分類為三類,將Ⅱ類——使用其他原料作為發泡PU劑變換為Ⅱ類——使用含低沸點組分的混合發泡劑，IⅢI類——使用其它發泡劑（除Ⅰ、Ⅱ類發泡劑) ③ 更改了要求中制品外觀“制品色澤、泡孔應均勻”改為“制品應色澤、泡孔均勻，無裂縫等明顯缺陷”

④ 更改了要求中導熱系數，Ⅰ類由≤0.0210 W/(m·K)變換為≤0.0200 W/(m·K)，II類由≤0.0195W/(m·K)變換為≤0.0193 W/(m-·K)，增加了IⅢ類導熱系數≤0.0210 W/(m·K)

⑤ 更改了要求中“壓縮強度或形變10%壓縮應力”變換為“壓縮強度或形變10%壓縮應力，三個方向最小值”更改了要求中壓縮強度，Ⅱ類由≥110 kPa變換為≥105 kPaPU，增加了IⅢ類壓縮強度≥120 kPa 。

⑥ 更改了要求中表觀芯密度，Ⅰ類由≤38 kg/m3變換為≤36 kg/m3，II類由≤35 kg/m3變換為≤29kg/m3，增加了Ⅲ類表觀芯密度≤33 kg/m3 ⑦ 更改了狀態調節中參考尺度，由“GB/T 2918-1998”變換為“GB/T 2918-2018”

⑧ 更改了要求中導熱系數實驗方法，由“按GB/T 10294-2008或GB/T 10295-2008進行，平均溫度為10 ℃，冷熱板溫差15 ℃~20 ℃仲裁檢驗按GB/T 10294-2008進行”變換為“在泡沫制品熟化12h后取樣，然后接納鋁箔密封PU包裝，在測試前應根據6.1狀態調節不少于2 h后，開始制樣后，立即按GB/T 10294-2008進行測試。

平均溫度為10℃，冷熱板溫差15 ℃~20 ℃取樣不少于2塊，結果取平均值” ⑨ 更改了壓縮強度或10%形變時的壓縮應力測試中的參考尺度，由“GB/T 8813-2008”變換為“GB/T 8813-2020”

⑩ 更改了制品抽樣要求，由“外觀從每批中隨機抽取10塊制品作為樣品進行檢驗，其他性能從10塊樣品中抽取其中1塊檢驗，當試樣數量不足以滿足檢驗要求時，從其余樣品中隨機抽取”變換為“外觀從每批中隨機抽取不少于1件泡沫制品，裁取10塊泡沫樣品進行檢驗，其他性能從10塊樣PU品中抽取其中不少于1塊檢驗，當試樣數量不足以滿足檢驗要求時，從其余樣品中隨機抽取。

”

聚氨酯發泡，PU發泡專家。20年只做聚氨酯PU發泡——我們當然更專業！PU模具發泡東莞生產廠家，來圖來樣定制加工
